Определение количества сетематериалов

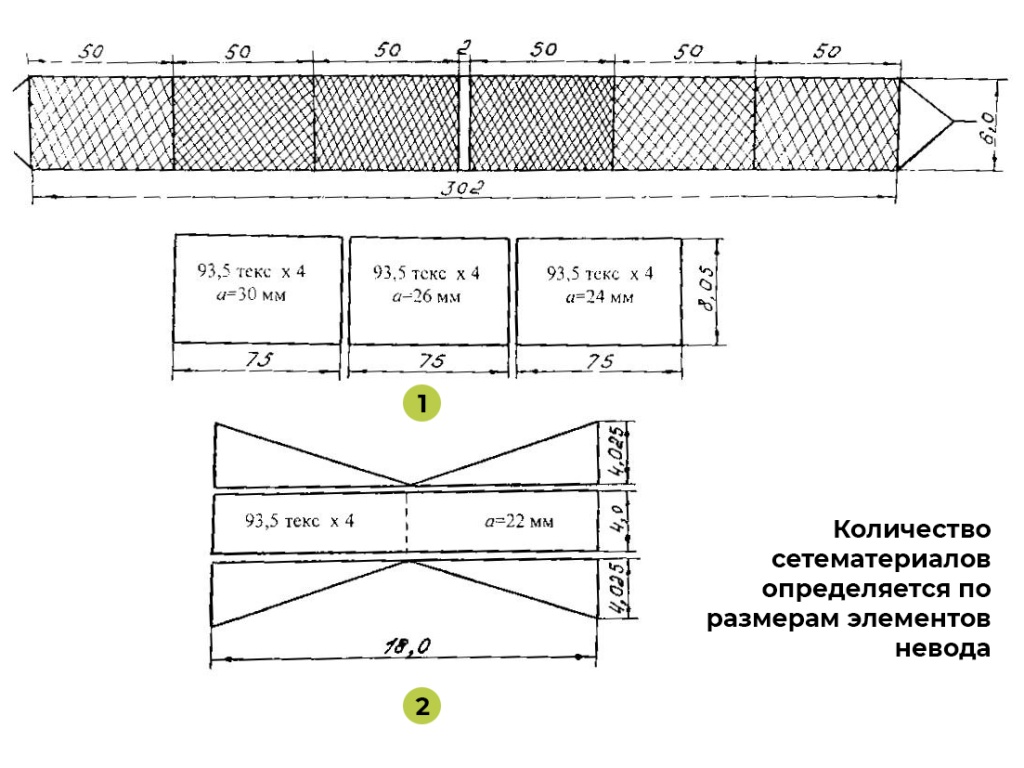

Количество сетематериалов определяется по фиктивным площадям составных частей невода в соответствии с рисунком 14. Фиктивные площади клячевой части крыла, приводной части крыла и приводной части моти будут одинаковы.

\( S_{\text{ф}} = 75 \cdot 8{,}05 = 603{,}75^2 \).

Масса 1 м² фиктивной площади рыболовных ниточных узловых капроновых делей определяется по таблице 28. Для делей из ниток 93,5 текс × 4, в зависимости от шага ячеи, она равна соответственно:

• \( a = 22 \text{ мм} \) – 24,95 г;
• \( a = 24 \text{ мм} \) – 22,50 г;
• \( a = 26 \text{ мм} \) – 20,45 г;
• \( a = 30 \text{ мм} \) – 17,33 г.

Поскольку невод симметричный (симметричный относительно моти), общая масса его частей удваивается и будет равна:

Например: \( M_1 \) – ключевых частей крыльев

\[ M_1 = 17{,}33 \cdot 603{,}75 \cdot 2 = 20926 \text{ г} \quad \Rightarrow \quad M_1 \text{ принимается } 20{,}93 \text{ кг}; \]

\[ M_2 = 20{,}45 \cdot 603{,}75 \cdot 2 = 24693 \text{ г} \quad \Rightarrow \quad M_2 \text{ принимается } 24{,}7 \text{ кг}; \]

\[ M_3 = 22{,}50 \cdot 603{,}75 \cdot 2 = 27168 \text{ г} \quad \Rightarrow \quad M_3 \text{ принимается } 27{,}17 \text{ кг}. \]

Фиктивная площадь частей моти составит:

• верх и низ – \( 18 \cdot 4 = 72 \, \text{м}^2 \);
• клинья – \( 18 \cdot 4{,}025 = 72{,}45 \, \text{м}^2 \)

Масса частей моти будет соответственно равна:

• \( M_1 = 24{,}95 \cdot 72 = 1796 \, \text{г} \Rightarrow M_1 \text{ принимается равной } 1{,}8 \, \text{кг}; \)
• \( M_2 = 24{,}95 \cdot 72{,}45 = 1807 \, \text{г} \Rightarrow M_2 \text{ принимается равной } 1{,}81 \, \text{кг}. \)
